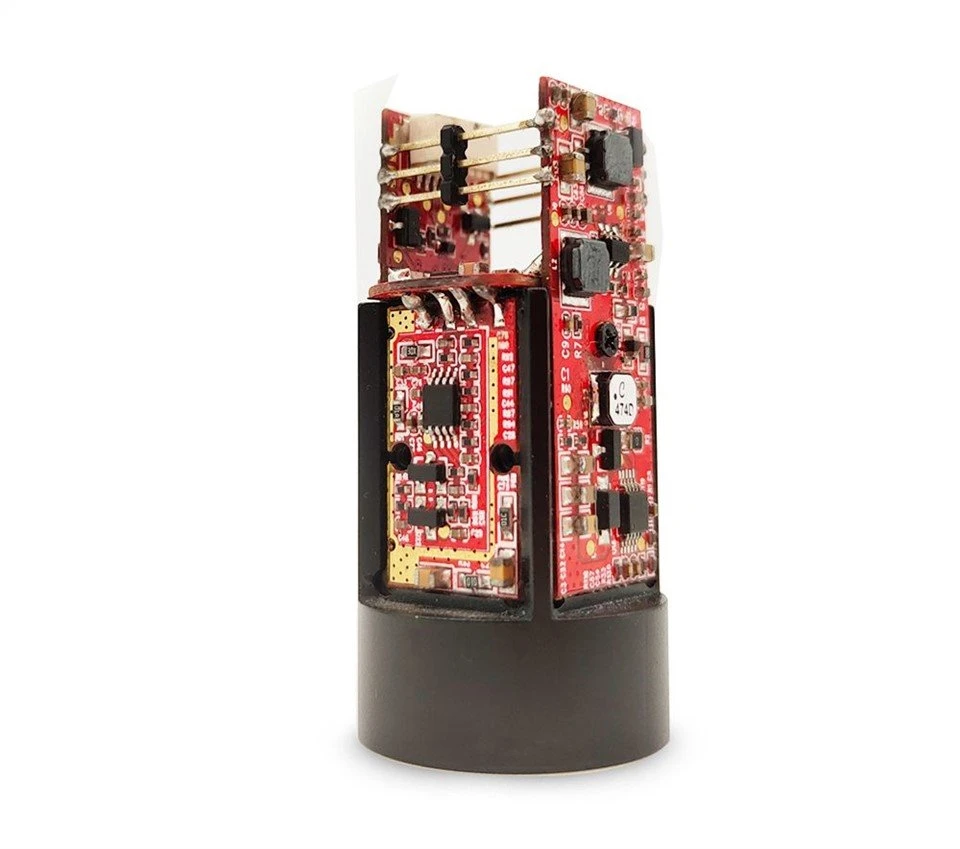

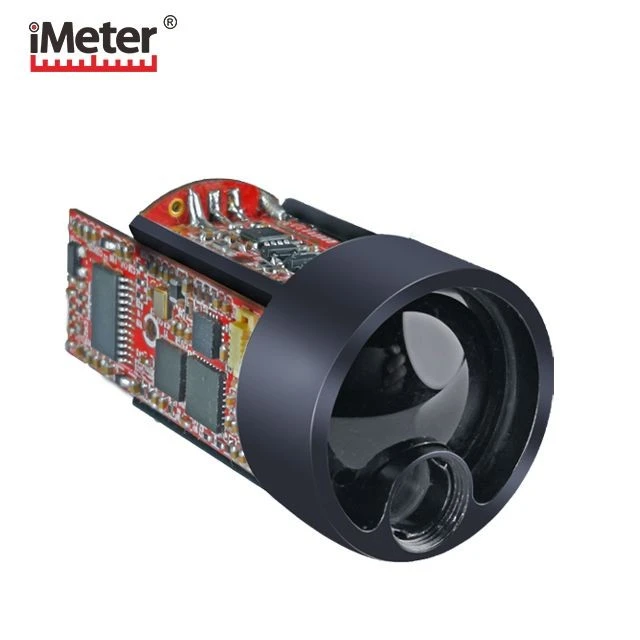

Ti lazè rangefinder oem module
Seri a ranje nan pwodwi a defini anba kondisyon sa yo:
1) Sib la mezi se ak reyaktivite modere tankou mi bilding.
2) Objè a mezire se vètikal ak direksyon emisyon lazè.
3) Kondisyon metewoloji a solèy men se pa limyè solèy la dirèk.
Remake: Pou jwenn yon mezi pi bon, li sijere yo monte pwodwi a sou yon tripod lè ou vize objè yo aleka, se konsa ke diminye jitter la nan machin nan pandan y ap mezire.
endiktè teknik | Paramèt pèfòmans | Paramèt pèfòmans |
D fonksyon endike endiketè teknik | H / AH / V fonksyon endike endiktè teknik | |
Tèren aplikasyon | Drone / Sekirite / Sweeper/ Deteksyon trafik | Yon sèl silenn/ doub silenn |
Apèti emisyon | 6mm | 6mm |
Resevwa apèt | 17mm (75%) | 17mm (75%) |
Ranging ranje (bilding) | 0.15m ~ 10/20/30/100 / 200m | 5m ~ 600 / 1200/ 1500 / 3000m |
Ranging presizyon (bilding) | ±3cm | <400m ±1m;="">400m ±0.4% |
Frekans ranging | 10KHz /50KHz/100KHz | < 600m="" 10hz,="">600m 2HZ |
ekspozisyon kalite | - | OLED/LCD |
kalite lazè | 905m | 905m |
Pwodiksyon pou vòltaj | 3.3 ~ 5V | 3.3 ~ 5V |
Kominikasyon kominikasyon | Estanda kòm TTL (lòt koutim te fè) | Estanda kòm TTL (lòt koutim te fè) |
Pwa | apeprè 20±1 | apeprè 20±10 |
nivo ki enpèmeyab | IP67 | IP67 |
Rezistans enpak | 800G / ms (10 fwa / s) | 800G / ms (10 fwa / s) |

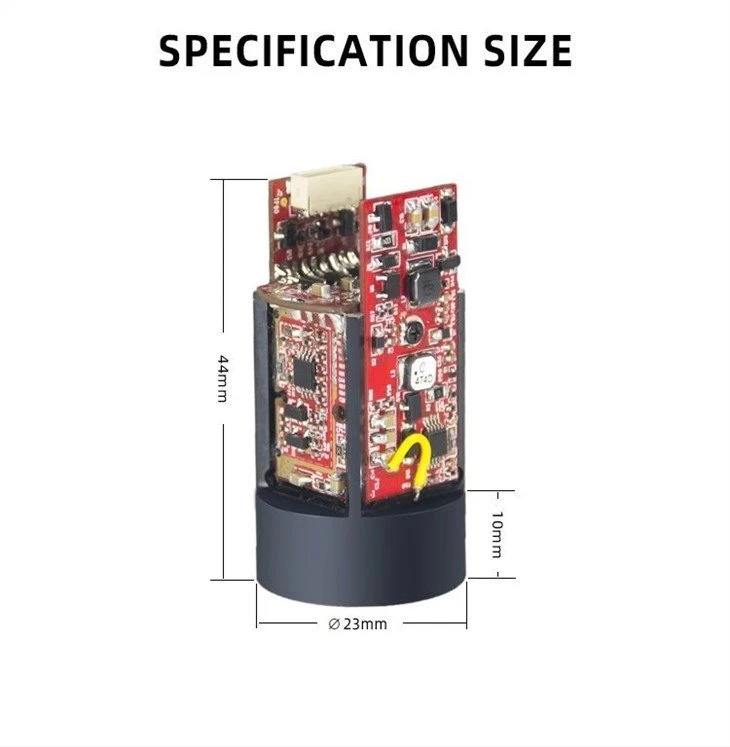

Grandè | ¢ 23 x44mm | ¢ 23 x44mm |
tanperati opere | -20 ° C ~ 50 ° C | -20 ° C ~ 50 ° C |
Move pousantaj | 9600/115200/ 230400 (si ou si ou pasyone) | 9600/115200bps |
Pouvwa gastra | 0.8 w (rete), 1W (mezi) | 0.8w (sibstans), 1W (mezi) |
Modil la ranje ka byen vit ak presizyon bay mezi distans pou sistèm nan kontwòl prensipal;
Modil sa a itilize 905nm lazè semi-kondiktè, rezolisyon an sòti se 0.1m. Presizyon nan sòti se 1m, ak seri a pi lwen mezire se 2 km; ak koòdone TTL (ka kominike dirèkteman ak MCU), kapab tou kominike avèk pò seri RS232 nan adaptè (mande pou done transfè kab); tou bay lojisyèl tès upper òdinatè, enstriksyon mete pwotokòl kominikasyon, pratik pou devlopman segondè kliyan, bati pwòp sistèm mezire pwòp li yo; li se yon entegrasyon segondè, konsomasyon pouvwa ki ba, limyè ranje pwa.

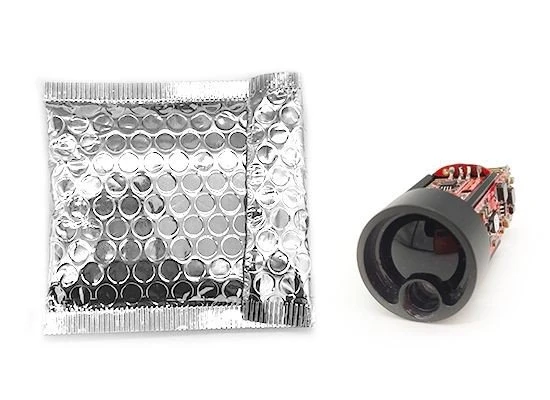

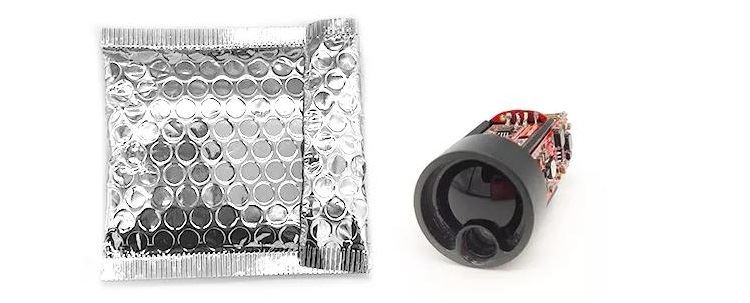

Konsènan Pake:
* Anti-estatik sak plastik * 1
* Sipò Customized anbalaj
* Si ou bezwen bato nan esansyèl, nou bay bwat chòk anviwònman an korije bwat.
Konsiderasyon mezi
Faktè ki enfliyanse kapasite sòti
1) Sib reflektivite: Jeneralman pale, pi wo a reflete sib la nan objè a, pi bon kapasite nan sòti. pou egzanp, pou objè reflektivite modere sib, seri a mezire se 600M, epi li ka jiska 800M pou gwo objè reflektivite sib, men yo ka sèlman 300M pou sib reflektivite yon sèl. Kapasite nan sòti nan lòt objè ka gen menm konklizyon an. ( Li ka pa mezire sib la ki ka diman kreye refleksyon difize, tankou sifas dlo.)
2) Sib fòm: Lè yon sib twò piti oswa inegal, sòti kapasite ak ranje vitès korespondan ap diminye.
3) Mezire ang: kapasite nan ranje ta pi bon si objè a mezire se vètikal ak direksyon emisyon lazè a, pi wo vitès la nan repons ranje, Okontrè, kapasite nan sòti ak vitès repons yo pral redwi; Li posib ke seri a mezire pa ka satisfè kapasite nan sòti espesifye nan manyèl la anba kèk kondisyon ekstrèm.
4) Faktè anviwònman: faktè anviwònman ki gen ladan entansite solèy, konsantrasyon an nan vapè dlo nan lè a ak patikil sispann, devyasyon soti nan Angletè a nan limyè solèy la, elatriye (tankou lapli, bwouya, bwouya, bwouya, haze, elatriye)
